| 參數名稱 | 參數值 |
|---|---|
| 節拍 | ≤3秒 |
| 機身重量 | 約60kg |
| 最大工作高度 | 418mm |
| 適用產品范圍 | 同尺寸密封圈/O型圈 |
| 功率 | 0.45kw |
| 氣源壓力 | 0.3~05MPa |
| 操作方式 | 手動 |
| 上料方式 | 上料方式 |
一、設備簡述
1.背景：
密封圈是具有彈性的環狀構件,許多需要密封的產品上都要用到。目前因為密封圈產品大小不一,品種繁多,所以市場上大部分裝套密封圈都是人工套裝,通過將密封圈套到擴大密封圈直徑的治具上,手工剝離治具上的密封圈后,再將密封圈組裝到產品上。現有的密封圈組裝方式通過人工肉眼對位,組裝精度差,容易增加組裝產品的不良率，同時耗費人力、效率低下。
2.用途：
為克服上述缺點,本設備于提供一種結構簡單,實現對零部件內密封圈的組裝。
二、設備方案及主要功能部件說明：

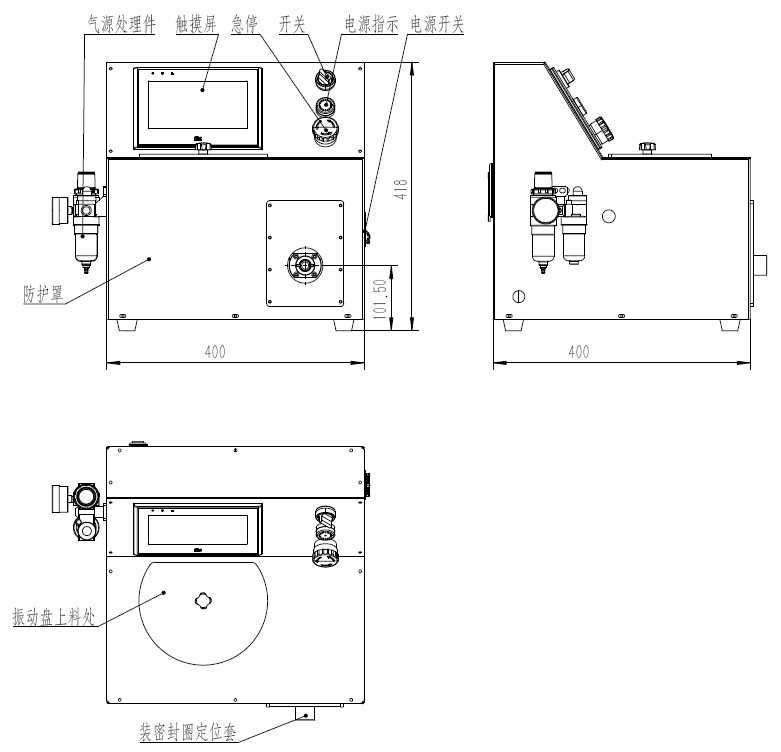

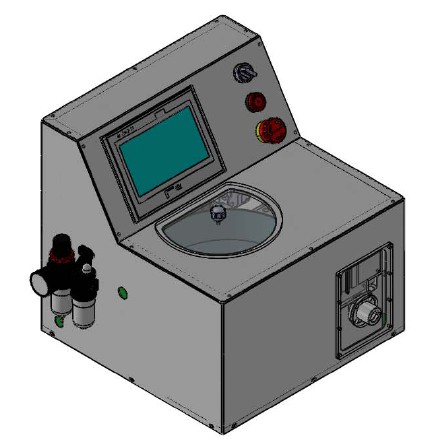

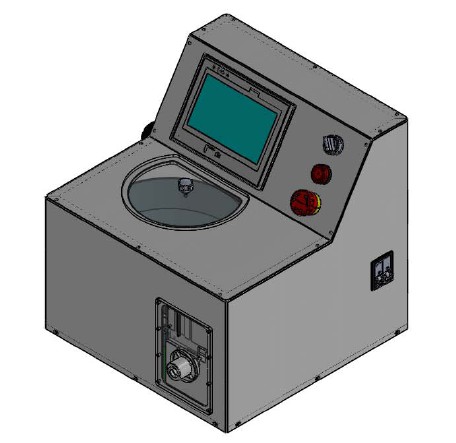

2.1設備外形及主要結構：
2.2設備操作說明：
1.前期準備: ①連接氣源、電源并開啟；②往振動盤內添加對應規格密封圈；
2.操作動作：①取待裝密封圈的產品，對準裝密封圈定位套內孔，踩下腳踏開關，設備自動將
密封圈裝入產品；②取下裝配完成的產品并擺放至指定位置；③重復上述動作循環加工。
2.3設備主要技術參數：
序號 | 項目 | 參數 |
1 | 氣源壓力 | 0.3~05MPa |
2 | 電源 | AC220v |
3 | 節拍 | <3秒/只（指密封圈數量） |
4 | 操作人數 | 1人 |
